4. Sekvenční logické obvody

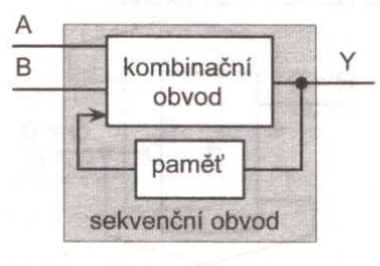

Definice sekvenčního logického obvodu

Sekvenční obvody si pamatují předchozí stavy, takže jejich výstup závisí nejen na aktuálních, ale i minulých vstupech. Proto obsahují paměťové prvky a skládají se z kombinační a paměťové části.

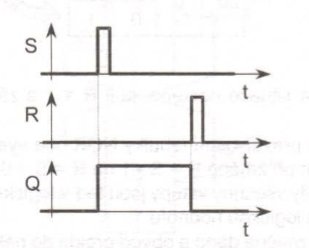

$Q = \overline{R} * (S + Q)$

R	S	Q	Q neg
0	1	1	0
1	0	0	1
1	1	nesmí	nesmí

$Q = \overline{R} \cdot \overline{S} \cdot \overline{Q} = \overline{R + (S \cdot Q)} = \overline{R} + S \cdot Q$

R	S	Q	Q neg
0	0	nesmí	nesmí
0	1	1	0
1	0	0	1
1	1	0/1	1/0

Pokud obvod RS doplníme o další dva čeleny NAND, dostaneme obvod se stejnými vlastnostmi ale jako výstup bude možné měnit jen během synchronizace hodinového pulzu C

R	S	Q	Q neg
0	0	0/1	1/0
0	1	1	0
1	0	0	1
1	1	nesmí	nesmí

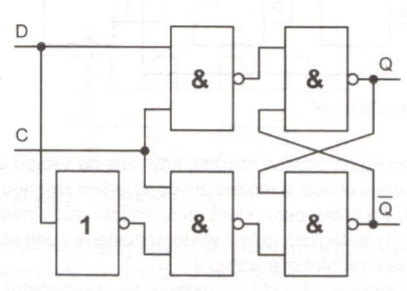

Obvod odstraňuje zakázaný stav propojením obou vstupů klopného obvodu typu RS invertorem.
Obvod je řízen (synchronizován) hodinovým vstupem
Klopný obvod překlápí jen během hodinového impulzu, jinak je zavřený. Invertor zajišťuje, že vstupy do původního klopného obvodu RS mohou být pouze rozdílné (je-li R = 1, pak S = 0 a naopak
Grafická značka

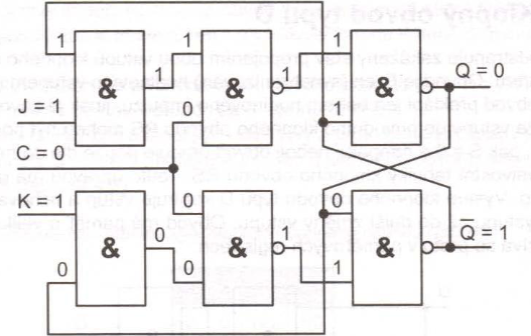

Klopný obvod JK je zdokonalený synchronní obvod RS, který nemá zakázaný stav vstupních proměnných. To je docíleno přidáním součinových členů AND do vstupů S a R a zavedením zpětné vazby z výstupu klopného obvodu na vstup těchto členů AND. Zabránění vzniku zakázaného stavu je docíleno zajištěním jednoho nulového zpětnovazebního vstupu (je-li $Q = 0$ ) pro dolní součinový člen AND nebo druhého nulového zpětnovazebního vstupu (je-li $\overline{Q} = 0$ ) pro horní součinový člen AND.
