5. Komparátor dvou proměnných a AVR instrukce

• Definice činnosti a popis komparátoru dvou logických proměnných
• Popis instrukcí AVR pro větvení programu
• Popis instrukcí skoku a přeskoku instrukčního souboru AVR

---

Definice činnosti a popis komparátoru dvou logických proměnných

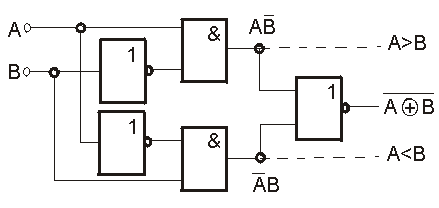

• Komparátor dvou logických proměnných je obvod, který porovnává hodnoty dvou vstupních proměnných A a B a poskytuje informaci o jejich vzájemném vztahu

• Komparátor generuje následující výstupní signály:

  1. A > B: Výstup je 1, pokud A = 1 a B = 0
  2. A < B: Výstup je 1, pokud A = 0 a B = 1
  3. A = B: Výstup je 1, pokud A = B (tedy když A = B = 0 nebo A = B = 1)

• Pravdivostní tabulka komparátoru dvou logických proměnných:

A	B	A > B	A < B	A = B
0	0	0	0	1
0	1	0	1	0
1	0	1	0	0
1	1	0	0	1
